EGR cijev: funkcija, simptomi, problemi i vodič za zamjenu

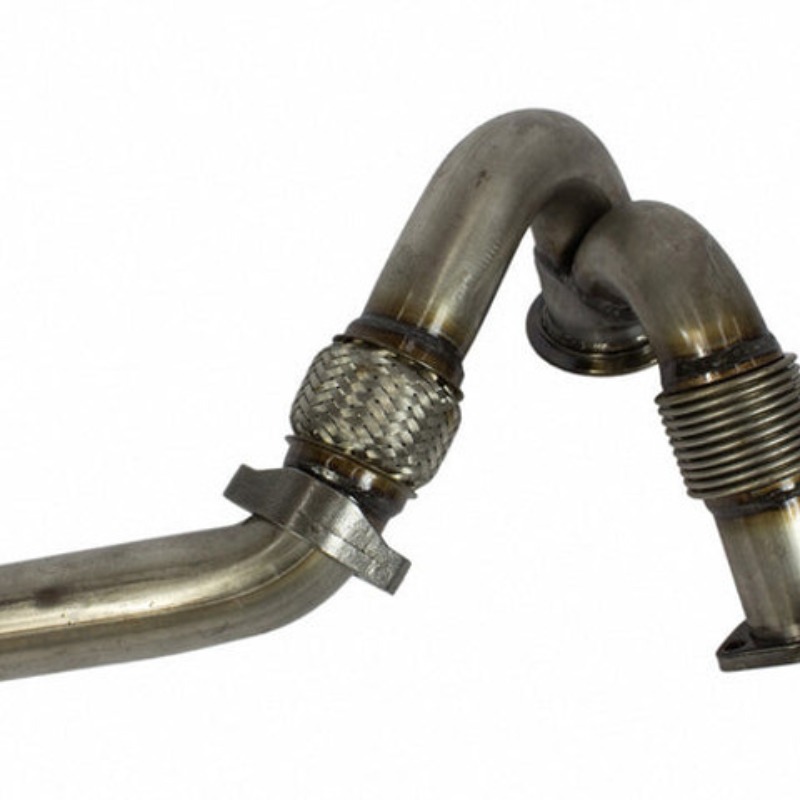

Što je an EGR cijev

An EGR cijev je komponenta cjevovoda sustava za recirkulaciju ispušnih plinova automobila koji prenosi dio ispušnog plina iz ispušnog razvodnika natrag u usisni razvodnik, hladeći ga usput kako bi se mogao ponovno uvesti u komoru za izgaranje kako bi se smanjile vršne temperature izgaranja i smanjilo stvaranje dušikovog oksida . Isti se dio pojavljuje pod nekoliko naziva u priručnicima za radionice i katalozima dobavljača, uključujući EGR cijev, automobilsku EGR cijev, automobilsku EGR cijev, cijev za recirkulaciju ispušnih plinova i cijev za recirkulaciju ispušnih plinova.

Uzimajući zajedno s hladnjakom, ventilom i hardverom za montažu, ovaj cjevovod se često opisuje kao cijev za recirkulaciju ispušnih plinova automobila (EGR), sklop EGR voda ili sklop EGR cijevi. Svaka verzija obavlja istu temeljnu zadaću, premješta kontroliranu količinu ispušnih plinova s vruće strane motora na usisnu stranu.

Recirkulacija ispušnih plinova prepoznata je kao učinkovit način za kontrolu emisija NOx u gotovo svim klasama dizelskih motora, od lakih putničkih vozila preko srednjih i teških kamiona do brodskih motora niske brzine, prema DieselNet-u, široko referenciranom tehničkom resursu o tehnologiji dizelskih emisija.

Kako Automobilska EGR linija radi

Sama cijev je pasivna, ali se nalazi u središtu kontrolne petlje koja povezuje ispušnu stranu motora s usisnom stranom. Slijed u nastavku opisuje što se događa dok se ispušni plin kreće kroz tipičnu cijev za recirkulaciju ispušnih plinova.

Slijed recirkulacijskog protoka

Upravljačka jedinica motora signalizira EGR ventilu da se otvori na temelju opterećenja, brzine i temperaturnih uvjeta.
Dio ispušnog plina napušta ispušni razvodnik i ulazi u ulaznu prirubnicu EGR cijevi.
Kod hlađenih dizajna, plin prolazi kroz laserski zavarenu jezgru hladnjaka koja uklanja značajnu količinu topline prije nego što plin nastavi nizvodno.
Tijekom hladnog pokretanja, premosni ventil može usmjeravati plin oko hladnjaka tako da se motor brže zagrijava.
Ohlađeni plin izlazi kroz izlaznu prirubnicu i miješa se s ulaznim zračnim punjenjem u usisnom razvodniku.
Dodani ispušni plin istiskuje dio kisika i apsorbira toplinu tijekom izgaranja, smanjujući vršnu temperaturu cilindra i smanjujući stvaranje dušikovog oksida.

Inženjerska literatura obično opisuje tipičan automobilski motor kao recirkulirajući negdje između 5 i 15 posto ukupnog ispušnog plina tijekom normalnih radnih uvjeta, s točnom brzinom kojom kontinuirano upravlja kontrolna jedinica motora na temelju podataka o radu u stvarnom vremenu.

Osnovna struktura automobilske EGR linije

Većina sklopova linije recirkulacije ispušnih plinova automobila (EGR) dijeli istih šest funkcionalnih dijelova. Brojevi na donjem dijagramu odgovaraju popisu dijelova ispod njega.

Referenca dijela

Ulazna prirubnica, ispušna strana, vijci za ispušnu granu ili izlaz turbopunjača gdje plin prvi put ulazi u cjevovod.
Kućište hladnjaka EGR-a, snižava temperaturu ispušnih plinova prije nego što stignu do usisne grane.
EGR ventil, solenoid ili linearni aktuator, otvara se i zatvara kako bi izmjerio koliko ispušnih plinova recirkulira.
Unutarnji obilazni prolaz, omogućuje plinu da preskoči hladnjak tijekom zagrijavanja hladnog starta.
Izlazna prirubnica, usisna strana, povezuje ohlađeni plin natrag u usisnu granu ili put punjenja zraka.
Montažni nosač, osigurava sklop od vibracija motora i toplinskog širenja.

Uobičajene konfiguracije sklopova EGR voda

Raspored motora, ciljana emisija i radni ciklus utječu na konfiguraciju linije recirkulacije ispušnih plinova koju određena platforma koristi.

Uobičajene konfiguracije automobilskih EGR sklopova koji se koriste u putničkim i komercijalnim motorima
Konfiguracija	Put protoka	Hlađenje	Najprikladnije za
Visokotlačni EGR	Preusmjerava plin prije turbine turbopunjača	Dodatni hladnjak, često kompaktan	Brzi prijelazni odziv, redni i V tip motora
Niskotlačni EGR	Preusmjerava plin nakon turbopunjača i filtera čestica	Obično ohlađeno	Širi raspon rada, sustavi s dva kruga
Sklop hlađenog EGR voda	Usmjerava plin kroz laserski zavarenu jezgru hladnjaka	Aktivni plašt rashladnog sredstva	Visokoopterećene dizelske i teške primjene
Sklop zaobilaznice EGR voda	Uključuje premosni ventil koji preskače hladnjak	Hlađenje disabled during bypass	Hladno pokretanje zagrijavanje i rad na niskim temperaturama

Zašto an Cijev za recirkulaciju ispušnih plinova automobila (EGR). Pitanja

Patentna dokumentacija za kontrolu emisija opisuje ispravno funkcionirajući EGR sustav kao sposoban smanjiti emisije NOx reda veličine 50 posto , s kombiniranim smanjenjem koje doseže čak i do 95 posto kada je osnovni EGR sustav uparen s dodatnim hardverom za naknadnu obradu, u skladu s patentom Sjedinjenih Američkih Država 6742335, koji opisuje sustav i metodu kontrole EGR-a za motor s unutarnjim izgaranjem.

Niža temperatura izgaranja - recirkulirani plin istiskuje kisik i apsorbira toplinu, smanjujući uvjete koji stvaraju dušikove okside.
Podrška za standard emisije - ispravno funkcionirajući vod pomaže kontrolnoj jedinici motora da održi izlaz NOx unutar ciljeva kalibracije postavljenih za platformu.
Fleksibilnost dvostrukog kruga - visokotlačni i niskotlačni krugovi mogu raditi zajedno kako bi proširili korisni raspon recirkulacije u različitim brzinama motora.
Prilagodljivost hladnog starta - premosni ventil omogućuje sustavu da preskoči hlađenje kada je brzo zagrijavanje motora važnije od kontrole NOx.
Preciznost odziva - elektromagnetski ili linearni ventili s vremenom otvaranja i zatvaranja od 50 do 100 milisekundi omogućuju tijesnu koordinaciju s naredbama upravljačke jedinice motora.

Simptomi neispravne EGR cijevi

Oštećena ili začepljena automobilska EGR cijev ima tendenciju proizvesti prepoznatljiv skup simptoma u vožnji, a ne jedan očiti znak upozorenja.

Osvijetljeno svjetlo za provjeru motora povezano s dijagnostičkim kodom koji se odnosi na protok EGR-a.
Grub, neravnomjeran ili nestabilan mirovanje, osobito odmah nakon pokretanja.
Primjetan pad potrošnje goriva u normalnim uvjetima vožnje.
Miris ispušnih plinova u kabini, pogotovo kada su prozori zatvoreni.
Lagano kucanje ili zujanje pod opterećenjem uzrokovano neispravnim protokom recirkulacije ispušnih plinova.
Vidljiva čađa, mrlje ili ostaci oko spojeva cijevi, prirubnica ili kućišta hladnjaka.

Zašto EGR cijevi pucaju, cure ili se začepljuju

Pucanje

Ponavljani toplinski ciklusi između vrućeg ispušnog plina i hladnijih okolnih uvjeta stvaraju napetost širenja i skupljanja na metalu i zavarenim spojevima. Tijekom dovoljno ciklusa, ovaj zamor može proizvesti pukotine, najčešće u blizini hladnjaka ili prirubničkog spoja.

Curenje

Curenja obično počinju na brtvama prirubnice, zavarenim šavovima ili postojećoj pukotini. Korozija uzrokovana miješanjem kondenzacije s nusproduktima ispušnih plinova može ubrzati trošenje brtvila na spojevima koji su izloženi čestim promjenama temperature.

Začepljenje

Ugljik i čađa prirodno nastaju dok se ispušni plin hladi unutar cijevi. S vremenom se te naslage mogu nakupiti duž unutarnjih stijenki i oko sjedišta ventila, sužavajući prolaz i ograničavajući količinu plina koja može cirkulirati čak i kada ventil zahtijeva normalno otvaranje.

Podaci iza tehnologije kontrole emisije EGR

Slike u nastavku sažimaju javno dostupnu istraživačku i tehničku dokumentaciju koja se odnosi na sustave recirkulacije ispušnih plinova i njihovu ulogu u kontroli emisija.

Potencijal smanjenja NOx pristupom kontrole emisije

Grafikon u nastavku ilustrira uobičajeno spominjane raspone smanjenja NOx za EGR sustave koji se koriste sami u odnosu na EGR u kombinaciji s dodatnim hardverom za naknadnu obradu.

Ilustrativni rasponi smanjenja NOx navedeni u inženjerstvu automobilskih emisija i patentnoj literaturi, patent Sjedinjenih Država 6742335, stvarni rezultati ovise o motoru i kalibraciji

Trajektorija rasta tržišta automobilskog EGR sustava

Neovisno istraživanje tržišta ukazuje na stalnu, kontinuiranu potražnju za komponentama EGR sustava jer regulatori održavaju ograničenja NOx na svim dizelskim i benzinskim platformama.

Izvor: 360iResearch, Izvješće o veličini i udjelu tržišta automobilskog EGR sustava, 2025. do 2032., na temelju CAGR-a od 7,19 posto

Prekretnice veličine tržišta

Gledano kao prekretnice, a ne kao kontinuirani trend, isto istraživanje tržišta pokazuje opseg rasta koji se očekuje između tekućeg razdoblja i kraja prozora predviđanja.

Izvor: 360iResearch, Izvješće o veličini i udjelu tržišta automobilskog EGR sustava, brojka za 2028. interpolirana iz prijavljenih 7,19 posto CAGR-a

Visokotlačni EGR u usporedbi s niskotlačnim EGR-om

Grafikon ispod je opća inženjerska usporedba tipičnih karakteristika kruga, a ne brojka izvučena iz tržišnog izvješća.

Opća inženjerska usporedba tipičnih karakteristika kruga HP-EGR i LP-EGR, nije citirani izvor podataka

Odabir zamjenske EGR cijevi ili sklopa voda

Usklađivanjem zamjenskog dijela s izvornim rasporedom i radnim ciklusom izbjegavaju se ponovni kvarovi. Čimbenike u nastavku vrijedi provjeriti prije naručivanja EGR cijevi od nehrđajućeg čelika ili kompletnog sklopa EGR linije.

Grade materijala - Nehrđajući čelik 304 ili 316L ili ekvivalentna legura visoke čvrstoće otporniji su na koroziju i ponovljene cikluse visoke temperature bolje od mekog čelika.
Kompatibilnost prirubnice - uzorak vijaka, površina brtve i orijentacija moraju točno odgovarati spojnim točkama ispušnog i usisnog razvodnika.
Integracija hladnjaka - laserski zavarena jezgra hladnjaka s dobrom otpornošću na koroziju pomaže liniji da izdrži pod dugotrajnim visokim opterećenjem.
Vrijeme odziva ventila - solenoidni ili linearni ventili ocijenjeni oko 50 do 100 milisekundi podržavaju preciznu koordinaciju upravljačke jedinice motora.
Modularni konektori - standardizirane kopče za brzo otpuštanje pojednostavljuju buduće radove na montaži i održavanju na licu mjesta.
Routing Match - linijski i V tip motora često zahtijevaju različito usmjeravanje cijevi, stoga provjerite odgovara li sklop konfiguraciji motora koju imate.

Najbolje prakse za zamjenu EGR cijevi

Dosljedan redoslijed zamjene smanjuje mogućnost ponovnog curenja ili neispravno postavljene brtve.

Pustite da se motor potpuno ohladi prije nego što odspojite bilo koju komponentu voda za recirkulaciju ispušnih plinova.
Pregledajte površine prirubnice na stranama ispušnog razvodnika i usisnog razvodnika na oštećenja ili velike nakupine ugljika.
Uklonite staru cijev zajedno sa svim montažnim nosačima, zatim temeljito očistite spojne površine.
Stavite nove brtve na svaki prirubnički spoj umjesto ponovnog korištenja originala.
Ugradite zamjenski sklop EGR cijevi, poravnavajući orijentaciju hladnjaka i premosni ventil kako je navedeno za platformu.
Zategnite pričvrsne elemente prirubnice u redoslijedu i vrijednosti navedenoj za motor, zatim ponovno spojite sve električne konektore za ventil.
Očistite sve pohranjene dijagnostičke kodove i potvrdite normalna očitanja protoka EGR-a tijekom ispitivanja na cesti.

Savjeti za održavanje za sprječavanje prijevremenog kvara EGR cijevi

Većina preuranjenih kvarova EGR-a dolazi do nakupljanja ugljika ili ponovljenog toplinskog stresa, a oba dobro reagiraju na rutinsku pozornost.

Slijedite preporučeni interval za pregled ili čišćenje naslaga ugljika s unutrašnjosti ventila i cijevi.
Odmah riješite problem grubog praznog hoda ili dijagnostički kod povezan s EGR-om, umjesto da dopustite da se manje ograničenje pogorša.
Povremeno provjeravajte brtve prirubnice i montažne nosače na rane znakove curenja ili pucanja uslijed zamora.
Održavajte rashladni sustav u dobrom stanju, budući da protok rashladne tekućine u EGR hladnjak utječe na to koliko učinkovito snižava temperaturu ispušnih plinova.
Koristite gorivo i ulje koji zadovoljavaju specifikacije proizvođača motora kako biste smanjili prekomjerno stvaranje čađe.

Uobičajeni problemi i popravci EGR cijevi

Većina pritužbi na automobilsku EGR cijev spada u jednu od nekoliko kategorija koje se ponavljaju.

Česti problemi prijavljeni s automobilskim EGR cijevima i tipičnim korektivnim koracima
Simptom	Vjerojatni uzrok	Preporučeni popravak
Provjerite svjetlo motora s kodom protoka EGR-a	Ograničen protok zbog nakupljanja ugljika ili zaglavljenog ventila	Pregledajte i očistite ventil i unutrašnjost cijevi, zatim obrišite kod
Miris ispušnih plinova u blizini motornog prostora	Curenje flange gasket or a stress crack	Pregledajte površine prirubnice i zamijenite brtvu ili oštećeni dio
Grubi prazan hod nakon hladnog starta	Premosni ventil zaglavio je otvoren ili zatvoren	Ispitajte rad premosnog ventila i zamijenite ga ako se ne aktivira
Smanjena potrošnja goriva	Netočna stopa recirkulacije iz začepljenog ili curećeg voda	Provjerite očitanja EGR protoka u odnosu na specifikaciju i po potrebi popravite
Vidljive pukotine u blizini hladnjaka	Zamor toplinskog ciklusa tijekom vremena	Zamijenite zahvaćenu cijev ili dio hladnjaka odgovarajućim sklopom

Gdje se koriste automobilski EGR vodovi

Sklopovi vodova za recirkulaciju ispušnih plinova pojavljuju se na širokom rasponu platformi s unutarnjim izgaranjem koje trebaju upravljati izlazom NOx.

Putnička vozila - i dizelski i benzinski motori koriste EGR vodove za postizanje ciljeva NOx tijekom normalnih uvjeta vožnje.
Laki i teški kamioni - hlađeni EGR sklopovi vodova podržavaju kontinuirani rad s velikim opterećenjem tijekom dugih radnih ciklusa.
Izvan autocesta i građevinska oprema - Sklopovi EGR vodova pomažu dizelskim motorima u ovoj kategoriji upravljati NOx u promjenjivim uvjetima opterećenja.
Brodski dizel motori - brodske aplikacije pri malim brzinama koriste EGR tehnologiju kao dio širih strategija kontrole NOx.
Industrijski generatorski setovi - stacionarni dizel motori oslanjaju se na slična načela recirkulacije za upravljanje temperaturom izgaranja i emisijama.

O JIATIANU

JIATIAN je proizvođač sklopova linija za recirkulaciju ispušnih plinova (EGR) sa sjedištem u Wanhou, gradu Zhanqi, okrugu Yinzhou, gradu Ningbo, otprilike 25 kilometara od zračne luke Ningbo Liushi i oko 5 kilometara od obalne industrijske zone Ningbo. Tvrtka je osnovana na temeljima tvornice metalnih proizvoda Ningbo Xingxin, koja datira iz 1995. godine, a danas se fokusira na proizvodnju cijevnih priključaka za automobile na tlu tvrtke od oko 32.000 četvornih metara, uključujući otprilike 26.000 četvornih metara tvorničkog poda.

Linije proizvoda pokrivaju dizajne EGR cijevi kratkog puta namijenjene smanjenju pada tlaka i poboljšanju odziva sustava, laserski zavarene jezgre hladnjaka s opcijama premosnog ventila za brže zagrijavanje hladnog pokretanja i modularne cijevi izgrađene oko standardiziranih konektora i kopči za brzo otpuštanje za lakšu montažu na licu mjesta. Glavni cjevovod proizveden je od nehrđajućeg čelika 304 ili 316L ili legura visoke čvrstoće, s opcijama elektromagnetskog ili linearnog ventila za vrijeme otvaranja i zatvaranja od 50 do 100 milisekundi za podršku precizne koordinacije upravljačke jedinice motora. Mogućnosti usmjeravanja prilagođavaju se linijskim i V tipovima motora, uključujući dizajne s dva kruga koji kombiniraju visokotlačni i niskotlačni EGR.

Često postavljana pitanja

Što je EGR cijev?

EGR cijev je komponenta cjevovoda u automobilskom sustavu recirkulacije ispušnih plinova koja prenosi dio ispušnog plina iz ispušne grane natrag u usisnu granu.
Čemu služi EGR cijev?

Usmjerava i često hladi odmjerenu količinu ispušnog plina tako da recirkulirani plin snižava vršnu temperaturu izgaranja i smanjuje stvaranje dušikovog oksida.
Što je EGR cijev?

EGR cijev je drugi naziv za istu komponentu, automobilsku EGR cijev koja povezuje ispušnu stranu motora s usisnom stranom.
Kako radi EGR cijev?

EGR ventil se otvara kako bi ispušni plin ušao u cijev, plin prolazi kroz hladniji dio ako postoji, a zatim ulazi u usisnu granu gdje se miješa s ulaznim punjenjem zraka.
Koji su simptomi loše EGR cijevi?

Uobičajeni simptomi uključuju osvijetljenu lampicu kontrolnog motora, grubi prazan hod, miris ispušnih plinova u kabini, smanjenu potrošnju goriva i vidljivu čađu u blizini spojeva cijevi.
Što se događa ako EGR cijev pukne?

Napuknuta cijev može ispuštati ispušni plin prije nego što stigne do usisne grane, što remeti smjesu zraka i goriva i može pokrenuti svjetlo za provjeru motora.
Može li EGR cijev curiti?

Da, curenje se obično razvija na brtvama prirubnice, zavarenim šavovima ili napuknutim dijelovima uzrokovanim ponovljenim ciklusima grijanja i hlađenja.
Može li se EGR cijev začepiti?

Da, naslage ugljika i čađe mogu se nakupiti unutar cijevi i oko ventila tijekom vremena, sužavajući prolaz i ograničavajući protok.
Zašto puca EGR cijev?

Ponavljano termičko kruženje između vrućeg ispušnog plina i hladnijih okolnih uvjeta stvara naprezanje širenja i skupljanja koje može zamoriti metal ili zavarene spojeve.
Zašto mi curi EGR cijev?

Cijev koja curi obično je rezultat istrošene brtve prirubnice, pukotine uslijed toplinskog ciklusa ili korozije na spoju izloženom kondenzaciji.
Može li loša EGR cijev uzrokovati svjetlo za provjeru motora?

Da, upravljačka jedinica motora nadzire protok EGR-a i obično će postaviti svjetlo za provjeru motora ako cijev curi, začepi se ili na neki drugi način padne izvan očekivanih granica.
