Što je vod za ubrizgavanje goriva? Objašnjenje funkcije, vrste i primjene

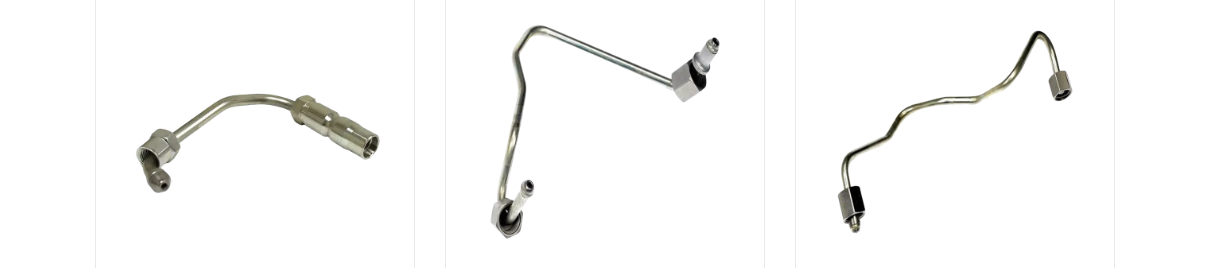

Što je a Vod za ubrizgavanje goriva
Vod za ubrizgavanje goriva, koji se također naziva i cijev za ubrizgavanje goriva, kruta je metalna cijev koja prenosi gorivo pod tlakom od visokotlačne pumpe ili zajedničkog razvodnika do svake mlaznice za gorivo, održavajući tlak i brzinu protoka potrebne za proces izgaranja. Cijev sama ne stvara pritisak, ona prenosi pritisak generiran uzvodno dok se odupire širenju, zamoru od vibracija i ponovljenom pulsiranju tlaka.
U modernim dizelskim motorima izgrađenim oko arhitekture common rail ili razdjelne pumpe, ova cijev radi pod opetovanim ciklusima tlaka koji mogu premašiti 2000 baraa u trenutnim proizvodnim sustavima, s nekim naprednim platformama dizajniranim za tlakove koji se približavaju 2700 bara. Budući da cjevovod doživljava ove skokove tlaka milijune puta tijekom normalnog servisnog intervala, debljina stjenke, radijus savijanja i stanje unutarnje površine projektirani su u skladu s vijekom trajanja zamora, a ne samo jednom ocjenom tlaka pucanja.
Temeljne karakteristike
- Spaja visokotlačnu pumpu ili zajednički vod izravno na tijelo brizgaljke
- Prenosi gorivo koje se tretira kao tekućina koja se ne može stlačiti bez mjerljive ekspanzije
- Oblikovan CNC savijanjem tako da geometrija cijevi odgovara točnim točkama ugradnje na blok motora
- Proizvedeno od hladno obrađene čelične cijevi ocijenjene za ponovljene cikluse zamora visokim pritiskom
Osnovne funkcije cijevi za ubrizgavanje goriva
Cijev za ubrizgavanje goriva obavlja nekoliko poslova u isto vrijeme, a svaki od njih utječe na to kako se motor pokreće, radi u praznom hodu i reagira pod opterećenjem.
Dostava goriva
Primarni zadatak cjevovoda je premještanje izmjerene količine goriva od izlaza pumpe do ulaza u injektor bez gubitka, prozračivanja ili kašnjenja, usklađivanje izlaza iz cjevovoda za ubrizgavanje goriva s vremenom ubrizgavanja tako da svaki cilindar prima isti volumen prema rasporedu.
Visokotlačni prijenos
Cijev mora prenijeti skokove tlaka koje stvara pumpa ili tračnica bez širenja ili upijanja energije koja bi umjesto toga trebala doći do mlaznice injektora. Čak i mala količina elastične ekspanzije u stijenci cijevi može odgoditi povećanje tlaka na vrhu injektora, učinak koji inženjeri opisuju kao gubitak volumetrijske učinkovitosti.
Točnost vremena ubrizgavanja
Budući da se gorivo tretira kao nestlačivo, prijenos tlačnog vala kroz cjevovod događa se u djeliću milisekunde. Bilo koja varijacija u duljini cijevi, unutarnjem promjeru ili krutosti stijenke između cilindara može lagano pomaknuti vrijeme ubrizgavanja s jednog cilindra na drugi, tako da inženjerski timovi specificiraju odgovarajuće duljine vodova mlaznica za gorivo i krive putanje preko reda cilindara gdje god to raspored dopušta.
Podrška za atomizaciju
Stabilna isporuka tlaka na mlaznici injektora ono je što omogućuje raspršivanje goriva u obliku finih kapljica koje zahtijeva izgaranje. Kada je cijev za ubrizgavanje goriva istrošena, napuknuta ili premala, tlak na mlaznici opada i kvaliteta raspršivanja pada, što se obično pokazuje kao grubi prazni hod, teže hladno pokretanje ili pojačan dim iz ispušnih plinova.
Vrste vodova za ubrizgavanje goriva
Vodovi za ubrizgavanje goriva općenito su grupirani prema strukturi zida i prema platformi motora za koju su projektirani.
| Vrsta | Struktura | Tipična primjena |
|---|---|---|
| Cijev s jednom stijenkom | Jedan kontinuirani hladno vučeni čelični zid | Dizel motori za osobna vozila i laka opterećenja |
| Dvoslojna (dupleks) cijev | Dva sloja hladno oblikovana u jednu stijenku za dodatnu marginu pucanja | Motori za teške teretne kamione, autobuse i izvancestovne motore |
| Cijev obrađena autofrettažom | Pojedinačna stijenka prednapregnuta iznutra kontroliranim pretlakom | Common rail sustavi iznad 2000 bara |
| Oklopna cijev s rukavcem | Standardna cijev opremljena zaštitnim vanjskim omotačem na mjestima trošenja | Motori s uskim usmjeravanjem u blizini pokretnih komponenti |
Klasifikacija prema primjeni
- Vodovi za ubrizgavanje dizel goriva za osobna vozila
- Cijevi za ubrizgavanje goriva za laka gospodarska vozila
- Vodovi za ubrizgavanje teških kamiona i autobusa
- Linije poljoprivrednih i građevinskih strojeva
- Linije brodskih i industrijskih motora
- Generator set injektorske linije
Struktura voda za ubrizgavanje goriva
Gotov sklop linije mlaznice za gorivo sastoji se od više od jedne cijevi. Svaki kraj je oblikovan i strojno obrađen za brtvljenje uz pumpu ili tračnicu s jedne strane i injektor s druge strane, dok je središnji dio savijen na određeni radijus tako da oslobađa okolne komponente motora bez kontakta.
Pojednostavljeni izometrijski prikaz sklopa voda mlaznice za gorivo između pumpe ili tijela tračnice i mlaznice
Ključne komponente
- Konusno sjedište: strojno obrađeni vrh koji stvara brtvu od metala do metala na izlazu pumpe ili tračnice
- spojna matica: navlači na izlazni klin i povlači sjedište konusa u brtveni kontakt
- Tijelo cijevi: nosivi dio između oba kraja, oblikovan pomoću CNC savijanja
- Navojna matica: priključak na strani injektora koji učvršćuje suprotni kraj
- Zaštitna navlaka: dodatni vanjski sloj dodan tamo gdje bi se cijev inače trljala o zagrade ili susjedne vodove
Podaci o performansama voda za ubrizgavanje goriva
Slike u nastavku sažimaju uobičajene raspone tlaka, dimenzionalnu distribuciju i usporedne performanse po vrstama cijevi. Predstavljene su kao opće referentne točke, a ne specifikacije za bilo koji pojedinačni model motora.
Evolucija tlaka ubrizgavanja kroz generacije sustava
Približan tlak u common railu u barima kroz uzastopne generacije sustava
Tipični radni tlak prema primjeni
Tipični gornji raspon radnog tlaka po platformi motora, izražen u barima
Distribucija zajedničkog vanjskog promjera
Relativni udio veličina vanjskog promjera koji se obično koriste u primjenama vodova za ubrizgavanje goriva
Usporedba performansi različitih vrsta cijevi
Relativna usporedba vrsta cijevi kroz pet atributa performansi, ocijenjena na ljestvici od pet točaka
Materijali i proizvodni proces
Izbor materijala i metoda oblikovanja utječu na to koliko će dugo cijev mlaznice za gorivo izdržati pod ponovljenim ciklusima pritiska.
| Materijal | Tipična karakteristika | Uobičajena uporaba |
|---|---|---|
| Ugljični čelik | Hladno vučeno, visoke vlačne čvrstoće, isplativo | Primjene za osobna i laka vozila |
| Legirani čelik | Veća otpornost na zamor zahvaljujući elementima legure | Dizelski sustavi za srednje i teške uvjete rada |
| Nehrđajući čelik | Jaka otpornost na koroziju u vlažnom ili morskom okruženju | Motori za brodsku, industrijsku i vanjsku opremu |
Hladno oblikovanje i autofrettage
Primjenom kontroliranog unutarnjeg tlaka na cijev tijekom obrade dolazi do plastične deformacije unutarnje stijenke, stvarajući zaostalo tlačno naprezanje. Ovo zaostalo naprezanje kompenzira vlačno naprezanje koje se stvara tijekom normalnog radnog tlaka, što poboljšava vijek trajanja i podiže granicu tlaka pucanja gotove cijevi za ubrizgavanje goriva.
CNC savijanje i kontrola dimenzija
CNC oprema za savijanje cijevi oblikuje trodimenzionalnu geometriju svake linije mlaznica za gorivo tako da odgovara točkama ugradnje na određenom dizajnu motora, pomažući da gotov dio ispravno sjedi bez dodatnog naprezanja na spojnim točkama.
Primjena vodova za ubrizgavanje goriva i cijevi za ubrizgavanje goriva
Vodovi za ubrizgavanje goriva projektirani su prema prostoru usmjeravanja, radnom ciklusu i radnom okruženju platforme kojoj služe.
- Osobni dizel automobili: kompaktni radijusi savijanja za ugradnju u odjeljake motora s kratkim međuosovinskim razmakom
- Laki komercijalni kombiji i kamioneti: vodovi usklađeni s većim ciklusom rada u praznom hodu i zaustavite početak upotrebe
- Srednji i teški kamioni i autobusi: vodovi većeg vanjskog promjera ocijenjeni za produženo mijenjanje tlaka
- Poljoprivredni i građevinski strojevi: vodovi postavljeni tako da toleriraju prašinu, vibracije i velike promjene temperature
- Brodski i industrijski motori: linije specificirane s dodatnom otpornošću na koroziju za vlažna radna okruženja
- Generatorski setovi i stacionarna energetska oprema: vodovi dimenzionirani za kontinuirani rad, a ne za cikluse promjenjivog opterećenja
Mogućnosti proizvodnje vodova za ubrizgavanje goriva
Proizvodni pogoni koji djeluju kao proizvođači cijevi za ubrizgavanje goriva obično kombiniraju CNC savijanje cijevi, unutarnje hladno oblikovanje i preciznu strojnu obradu pod jednim krovom tako da tolerancije dimenzija ostaju dosljedne od prvog prototipa do punog volumena proizvodnje. Postrojenje izgrađeno oko ovog opsega obično radi na desecima tisuća četvornih metara i uparuje automatizirane centre za savijanje cijevi s namjenskim linijama za lemljenje i zavarivanje kako bi OEM programi linija mlaznica za gorivo bili na jednom, sljedivom proizvodnom putu.
Tipična proizvodna oprema
- Više CNC potpuno automatskih strojeva za savijanje cijevi za točnu trodimenzionalnu geometriju
- Hidraulički strojevi za unutarnje oblikovanje koji pokrivaju širok raspon promjera
- Automatizirano lasersko zavarivanje i robotske ćelije za zavarivanje za dosljednu kvalitetu spojeva
- Obradni centri velikih razmjera za oblikovanje krajeva, sjedišta konusa i rezanje navoja
- Namjenski prostor za ispitivanje i inspekciju za provjeru dimenzija i tlaka
Objekti postavljeni na ovaj način pozicionirani su tako da podržavaju i odnos dobavljača cijevi za ubrizgavanje dizelskog goriva za distribuciju naknadnog tržišta i ulogu proizvođača cijevi za ubrizgavanje common rail za OEM platforme, budući da se ista procesna linija za oblikovanje cijevi i autofrettage može prebacivati između dvostrukih, jednoslojnih i oklopnih konfiguracija bez zasebnog ulaganja u alat. Za kupce koji istražuju proizvođača cijevi za ubrizgavanje goriva u kineskom opskrbnom lancu, kombinacija unutarnjeg istraživanja i razvoja, kontroliranog procesa oblikovanja i integriranog laboratorijskog ispitivanja općenito je ono što određuje hoće li dobavljač visokotlačnih cijevi za gorivo moći držati stroge tolerancije tijekom ponovljenih proizvodnih ciklusa.
Razmatranja ugradnje i održavanja
Ispravno rukovanje prije i nakon ugradnje ima izravan učinak na to koliko dugo cijev mlaznice za gorivo radi bez problema.
Instalacijske prakse
- Zategnite spojne matice prema redoslijedu zakretnog momenta navedenom za motor, radeći u ravnomjernim, postupnim fazama, a ne jednim kontinuiranim povlačenjem
- Poduprite cijev po njezinoj duljini s originalnim stezaljkama kako se vibracijsko opterećenje ne bi koncentriralo na krajeve priključka
- Izbjegavajte ponovno savijanje ili ravnanje oblikovane linije na terenu, jer preoblikovanje hladno obrađene cijevi uklanja uzorak zaostalog naprezanja ugrađen tijekom proizvodnje
Znakovi pregleda i istrošenosti
- Curenje goriva ili mokri ostaci oko područja spojne matice
- Vidljive površinske pukotine u blizini sjedišta stošca ili na vrhu savijanja
- Rupičasta površina ili promjena boje na linijama izloženim vlazi ili soli za ceste
- Grub prazan hod ili težak hladan start koji se poboljšava nakon provjere tlaka u tračnici
Rukovanje pohranom
Kada se cijev mlaznice za gorivo skladišti prije ugradnje, držanje zaštitnih čepova na mjestu i cijevi na suhom, temperaturno stabilnom području smanjuje mogućnost površinske korozije uzrokovane vlagom prije nego što dio dospije u motor.
Često postavljana pitanja
P1: Što je vod za ubrizgavanje goriva
Vodovod mlaznice za gorivo visokotlačna je cijev koja prenosi gorivo od pumpe za ubrizgavanje ili zajedničkog voda do mlaznice, održavajući tlak potreban da se mlaznica otvori i isporuči gorivo prema rasporedu.
P2: Čemu služi cijev mlaznice za gorivo?
On upravlja isporukom goriva, prijenosom visokog tlaka i preciznošću ubrizgavanja, održavajući signal tlaka iz pumpe ili tračnice dosljednim sve do mlaznice mlaznice.
P3: Kako radi linija dizel mlaznice
Cjevovod prenosi tlak goriva s minimalnim kašnjenjem, podržavajući precizno vrijeme ubrizgavanja i pomažući mlaznici da proizvede fini raspršeni uzorak u trenutku ubrizgavanja.
P4: Od kojih materijala su napravljene cijevi za ubrizgavanje goriva
Uobičajeni materijali uključuju nehrđajući čelik, ugljični čelik i legirani čelik, odabrani na temelju nazivnog tlaka, zahtjeva umora i radnog okruženja motora.
P5: Koliko često treba pregledavati vodove mlaznica za gorivo
Tipična je rutinska vizualna provjera u svakom servisnom intervalu, provjera curenja na spojnicama, površinskih pukotina u blizini zavoja i korozije na vanjskoj površini.
P6: Može li se cijev mlaznice za gorivo popraviti ili je treba zamijeniti
Budući da se cijev oslanja na određeni uzorak unutarnjeg zaostalog naprezanja, linija koja pokazuje pukotine, deformacije ili curenje obično se zamjenjuje, a ne preoblikuje ili popravlja.
P7: Što uzrokuje curenje ili pucanje cijevi mlaznice za gorivo
Ponavljani zamor od pritiska, labavi ili previše zategnuti priključci, trenje vibracija o obližnje komponente i korozija najčešći su uzroci.
P8: Jesu li vodovi mlaznica za gorivo isti za benzinske i dizel motore
Ne, dizelski sustavi common rail i pumpe općenito rade na daleko višim tlakovima nego benzinski sustavi s izravnim ubrizgavanjem, pa se debljina stijenke cijevi i izbor materijala razlikuju u skladu s tim.
